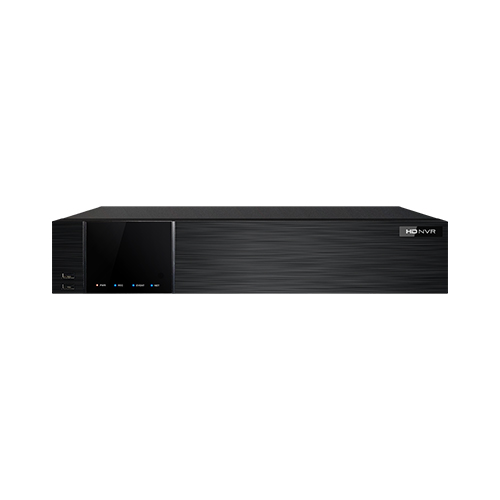

MTN-UH3600-TTA
- 공공기관용 NVR 보안 성능품질 TTA Verified Ver.1 인증 획득
(인증번호 : TTA-V-20-105) - 36채널 실시간 동시 녹화 및 검색 가능
- 320Mbps 녹화 대역폭
- 최대 4K UHD 해상도 입력 및 출력(HDMI) 가능
- 최대 3개 모니터 출력 및 Spot 모니터(*) 가능
- Onvif Profile S 버전 지원
- H.264, H.264+(*) 듀얼코덱 지원
- 10TB HDD 지원, SATA 6개, eSATA 1개 장착 가능
- RAID(1/5/10) 지원
- 최대 128TB(SATA, eSATA), 256TB(UHS04R) 확장 지원
- 카메라 자동 검색 및 간편 등록 카메라 추가 마법사 지원
- 특화장비 솔루션 비상벨, 홈네트워크 등 연동 가능
- 유무선 USB 키보드 연결 지원
- Remote DVR(원격 DVR/NVR 제어) 지원
- 업계최초 HTML5 웹뷰어 지원
- 개요
- 사양
- 다운로드
공공기관용 NVR 보안 성능품질 TTA Verified Ver.1 인증(인증번호 TTA-V-20-105)
공공기관용 NVR 보안 성능품질 인증기준(TCP 2013/R04:2019)의 보안 기능 기준 만족
식별 및 인증, 안전한 암호지원, 보안 관리, 자체시험, 접근 통제, 전송 데이터 보호, 감사 기록, 인증서 관리 등 강화된 보안 기능을 제공
TLS, AES, RTP/RTSP 등 국제 표준을 준수
Onvif
NVR 표준 프로토콜인 Onvif 의 최신 버전을 지원하여 타사 IP 카메라와의 호환 및 상호 운용 가능
국내·외 약 40개사, 100개 이상 제품의 연동 테스트를 통한 호환성 검증 완료, 추가 연동 요청시 무료 개발 가능
4K UHD
Full HD 보다 2배 더 선명한 4M QHD, 4 배더 선명한 4K UHD 해상도의 영상까지 저장 가능한 NVR
4K UHD(HDMI) 출력 지원으로 4K 모니터를 통한 고해상도 영상의 모니터링 가능
RAID
여러 개의 HDD에 데이터를 분할 저장하여, HDD 에 문제가 발생한 경우에도 이를 복구할 수 있는 기능
RAID 기능을 지원하지 않는 NVR도 외장 스토리지(UHS04R)을 통해 RAID 구성 및 저장용량 확장(256TB) 가능
| VIDEO INPUT | ||
| Video input | Channel | 36CH IP video input |
| Protocol | WESP, Onvif Profile S | |
| Format | H.264, H.264+(*) | |
| Resolution | 1st stream : 720p~4K 2nd stream : Max 960 ×540 |
|
| Performance | 320Mbps | |
| Stream | RTSP over TCP, RTSP over HTTP, RTSP over HTTPS | |
| PoE | Not supported | |
| VIDEO OUTPUT | ||
| Video output | Port | 1 HDMI, 1 VGA, 1 CVBS |
| Format | HDMI : 4K/1080p VGA : 1920 × 1080, 1280 × 1024, 1024 × 768, 800 × 600 | |
| Modes | Duplicate : HDMI, VGA main Spot : VGA spot, CVBS spot | |
| Display | Main : 1, 4, 6, 9, 10, 13, 16 split-screen Spot(*) : 1, 4, 9, 16 split-screen | |
| RECORDING | ||
| Compression | H.264 / H.264+(*) | |
| Resolution | 1st stream : 720p~4K 2nd stream : Max 960 × 540 | |
| Rate | Total 1920 fps, Max 30fps/ch @ 4K | |
| Bitrate | 1st stream : Max. 8Mbps 2nd stream : Max. 2Mbps | |
| Mode | Manual&Event / Schedule&Event / Emergency | |
| Schedule | 24hrs / 7days | |
| PLAYBACK | ||
| Mode | Instant Playback / Search | |
| Speed | 1/16x, 1/8x, 1/4x, 1/2x, 1x, 2x, 4x, 8x, 16x, 32x, 64x | |
| Search type | Time/Calender, Event, Thumbnail(Time, Motion), Text | |
| Block playback | 1day~99days | |
| EVENT & ALARM | ||
| Event source | Motion detection, Sensor input, Video Loss, Text input, System | |
| Event check schedule | 24hrs / 7days | |
| Event action | Relay, Buzzer, E-mail, FTP, Video pop up, Camera Preset, Mobile Alarm Push, System alarm | |
| Text input | POS/ATM support, AVE VSI Pro/Hydra support | |
| SYSTEM ALARM | ||
| Event source | HDD fail. HDD almost full, Password fail, WRS/DDNS fail, Recording Fail | |
| Event action | Pop up Message, Buzzer, E mail, Relay, Mobile Alarm Push | |
| AUDIO | ||
| Input/output | 1 RCA(1 Vpp) input / HDMI & RCA output | |
| Compression | G.711 | |
| Direction | Both | |
| PTZ | ||
| Protocols | IP Camera with Onvif protocol & WESP protocol | |
| NETWORK | ||
| Interface | 2 Gigabit Ethernet RJ-45 port(10/100/1000Mbps) | |
| Protocol | WESP, RTSP/RTP, (Onvif), UPnP, TCP/IP, UDP, ARP, ICMP, DHCP, PPPoE , SMTP, SNMP, SNTP, TLS | |
| TX Performance | 100Mbps | |
| NTP | Mode : Server / Clinet / Both Server : Public / Private | |
| Users | 10 Monitoring, 4 Playback, 1 Configuration tool | |
| TLS | Supported | |
| Service Streaming | Remote DVR | |
| SECURITY | ||
| User level | 1 admin, 10 users | |
| User privilege | Menu, PTZ, Relay, Playback, Power off, Copy, Network MIC, Camera Setup | |
| IP filtering | 10 IP address ranges | |
| Certified | TTA | |
| STORAGE & BACKUP | ||
| Storage devices | 6 SATA, 1 eSATA HDDs | |
| RAID Level | Level 1/5/10 (For internal HDD, max 5 HDDs can be used as RAID) External storage including network storage UHS04R(Level 1/5/10) | |
| File system | High performance proprietary file system Data loss protection against power interrupt Safe HDD head parking in power failure | |
| Capacity | Max. 128TB with eSATA , Max. 256TB with cascaded UHS04R 10TB HDD Supported (Recommended to use more than 3TB capacity HDDs) | |
| Backup type | Multi channel exe file, Single channel avi file, JPEG(Capture) | |
| Backup device | 3 USB 2.0 drive(front 2, rear 1) FAT32(Max 32GB), NTFS | |
| S.M.A.R.T. | Health checking and alarm, Reallocation sector monitoring and alarm | |
| SERIAL & I/O | ||
| Serial port | 2 RS-485 | |
| Sensor input | 4 Dry contacts + sensor of IP camera | |
| Relay output | 2 Relays | |
| CONTROLLER | ||
| Device | Joystick Keyboard(option), Mouse, IR remote controller | |
| SOFTWARE | ||
| HTML5 Webviewer | Monitoring / Event / PTZ / Playback for browser supporting HTML5 | |
| ActiveX Webviewer | Monitoring / Event / PTZ / Playback for IE | |
| Smart Phone App. | Monitoring / Playback / Alarm Push / PTZ / Audio / Log View with iPhone & Android | |
| CMS | Control Center, Max. 1024 Units | |
| SDK | ActiveX(COM) SDK | |
| ENVIRONMENTAL & PHYSICAL | ||
| Dimension | 445(W) × 418(D) × 88(H)mm | |
| Weight | 5.46kg(No HDD) | |
| Operating Temperature | 5℃~45℃(41 F~113 F) | |
| Operating Humidity | 80% below, free of condensation | |
| Power | AC 100~240V, 50/60Hz | |
| IPFR | Supports IPFR (Intelligent Power Failure Recovery) | |
| Power Consumption | Max 13W without Storage | |
| Approval | KC, RoHS | |
